Kabeldurchführungen

Erdungsdurchführung

für Doppel-/Elementwände

HEA EW

Auf die MerklisteAuf die Merkliste
Erdungsdurchführung - für Doppel-/Elementwände
USP
  • drei Wassersperren
  • patentierte Verdrehsicherung durch spezielle Kontur der Kontaktscheibe
Für den Einbau im Fertigteilwerk, gewährleistet eine zuverlässige Abdichtung zum Fertigteil und zum Ortbeton. Über das beidseitige Gewinde im Leiterkern können Erdungsanschlüsse vorgenommen werden.
Erdungsdurchführung - für Doppel-/Elementwände

Fakten

Vorteile:

  • beidseitiges, wasserdichtes Anschlussgewinde M12 (Sackloch)
  • beständig gegenüber Korrosion

Lieferumfang:

  • 2 Stück Schalungsscheiben mit je 4 Nagellöchern

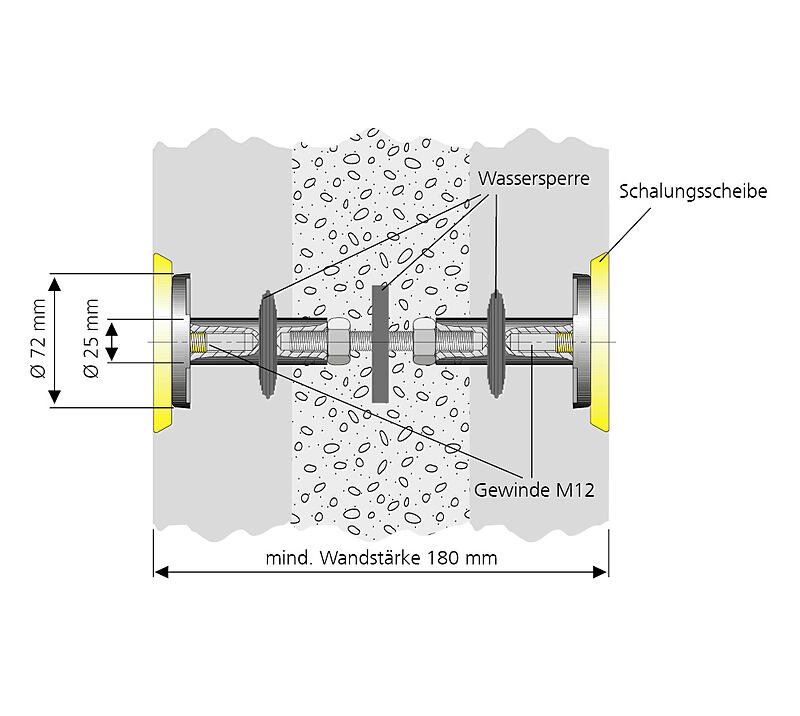

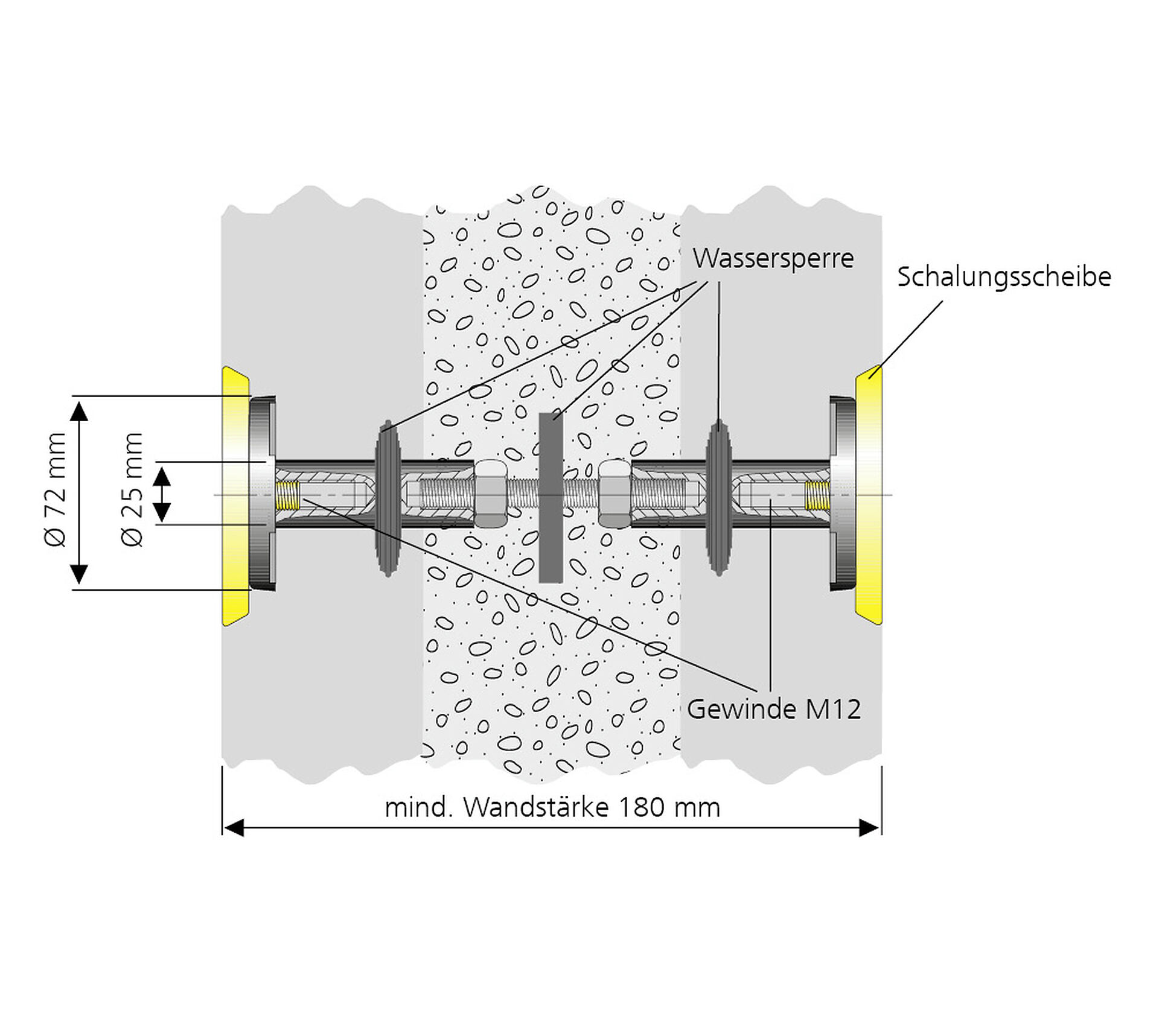

Maße:

  • Leiterkern: rund, Ø 25 mm
  • Leiterkernverbindung: mit Gewindebolzen M16
  • Kontaktscheibe: Ø 72 mm
  • Mindestwandstärke: 170 mm

Anwendungsbereich:

  • WU-Richtlinie: Beanspruchungsklasse 1 und 2

Werkstoff:

  • Leiterkern und Kontaktscheiben: V4A (AISI 316L)
  • Leiterkernverbindung: St37 verzinkt
  • Wassersperren: NBR/EPDM
  • Schalungsscheibe: PE

Prüfungen/Normen:

  • DIN 18014
  • DIN EN 62305-3
  • VDE 0185-305-3 (mit Blitzschutzanwendung)
Downloads

Montageanleitung

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Wandstärke (mm) Gewindeanschluss Bestellbezeichnung Artikelnummer GTIN Preis WG
180 M12 HEA EW M12/180 1700020510 4052487127639 112,30 €
Datenblatt und Ausschreibungstext downloaden
title=
190 M12 HEA EW M12/190 1700020520 4052487127646 112,30 €
Datenblatt und Ausschreibungstext downloaden
title=
200 M12 HEA EW M12/200 1700020530 4052487127653 112,30 €
Datenblatt und Ausschreibungstext downloaden
title=
240 M12 HEA EW M12/240 1700020570 4052487127660 112,30 €
Datenblatt und Ausschreibungstext downloaden
title=
250 M12 HEA EW M12/250 1700020580 4052487127677 112,30 €
Datenblatt und Ausschreibungstext downloaden
title=
300 M12 HEA EW M12/300 1700020630 4052487127684 112,30 €
Datenblatt und Ausschreibungstext downloaden
title=
365 M12 HEA EW M12/365 1700020693 4052487132817 112,30 €
Datenblatt und Ausschreibungstext downloaden
title=
400 M12 HEA EW M12/400 1700020695 4052487129497 112,30 €
Datenblatt und Ausschreibungstext downloaden
title=
500 M12 HEA EW M12/500 1700020698 4052487136389 *
Datenblatt und Ausschreibungstext downloaden
title=
Aufklappen


* Preis auf Anfrage
Warengruppe 1: Kabeldurchführungen
