Kabeldurchführungen

Schwanenhalsdurchführung

SHD

Auf die MerklisteAuf die Merkliste
Schwanenhalsdurchführung -
USP
  • durch Einzelkomponenten geringes Transportgewicht
Für alle gängigen Flachdachaufbauten geeignet. Das flexible und modulare System kann in der Höhe angepasst und im Schwenkbereich von 360° ausgerichtet werden. Einsatzmöglichkeiten ergeben sich u.a. in den Bereichen Mobilfunk, Solar-und Klimatechnik.
Schwanenhalsdurchführung -

Fakten

Vorteile:

  • alle Stahlteile der Schwanenhalsdurchführung sind feuerverzinkt
  • variable Ausrichtung (360° schwenkbar) und Höhenanpassung nach der Montage der Grundplatte

Lieferumfang:

  • 1 Stück Schwanenhalsdurchführung mit Abtropfhaube
  • Montagezubehör

Eigenschaften:

  • die Abdichtung zu den Kabeln erfolgt über die speziell auf die Schwanenhalsdurchführung abgestimmte Ringraumdichtungen SKD

Werkstoff:

  • St37 feuerverzinkt
Downloads

Montageanleitung

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

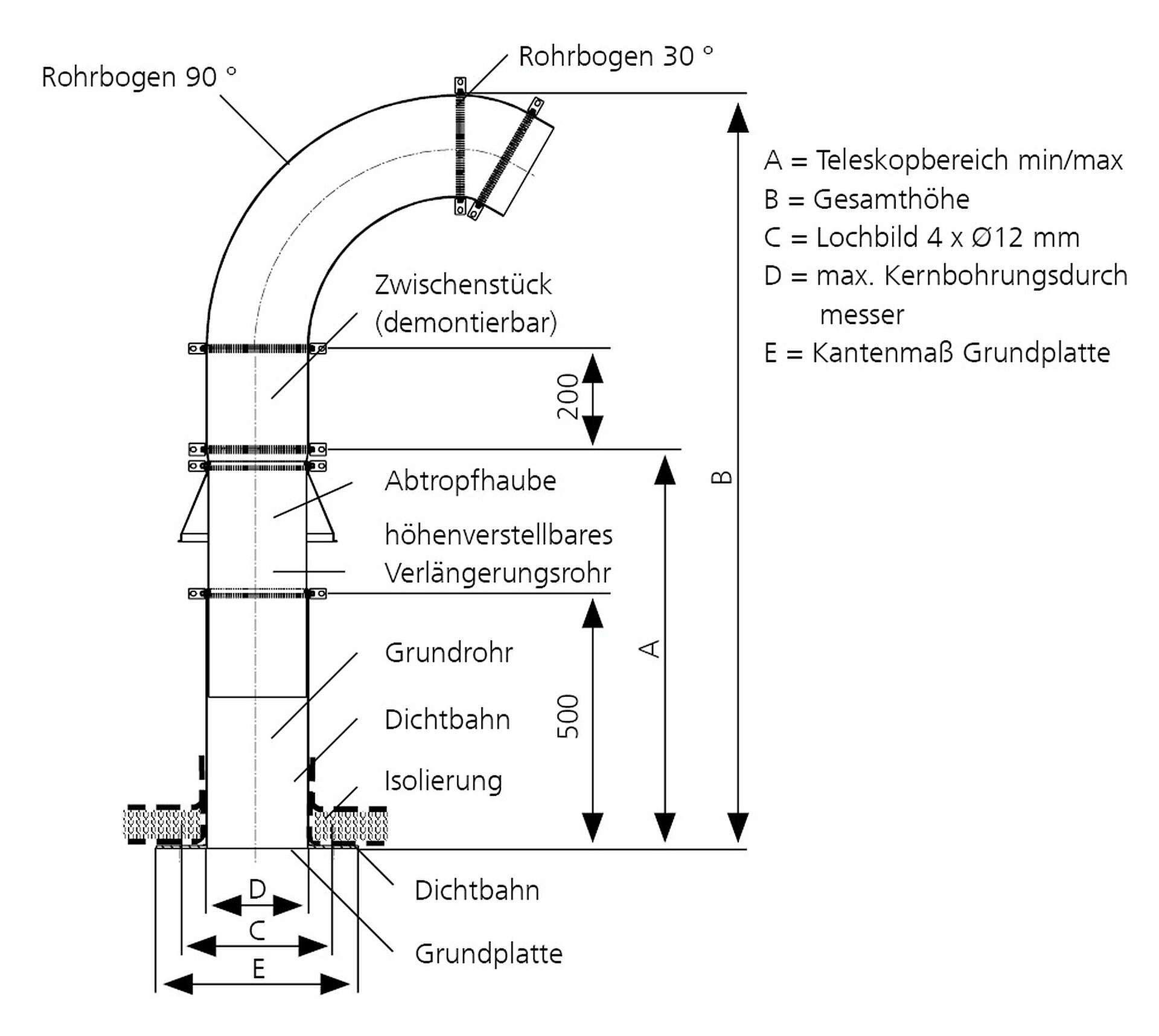

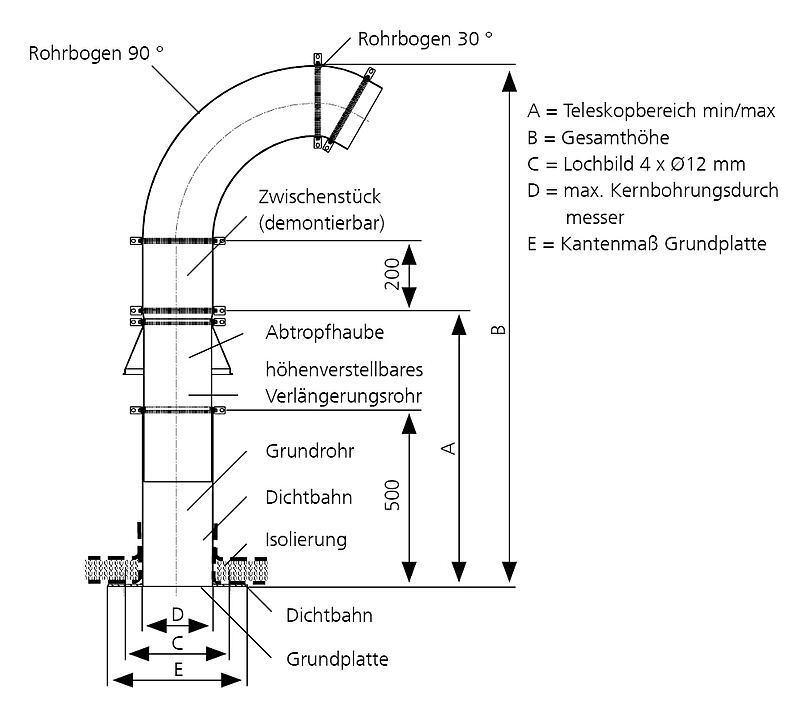

A (mm) B (mm) C (mm) D (Øi mm) E (mm) Bestellbezeichnung Artikelnummer GTIN Preis WG
600 - 950 1050 - 1400 250 100 300 SHD100 fvz 1001094300 4052487025829 661,90 €
Datenblatt und Ausschreibungstext downloaden
title=
600 - 950 1175 - 1525 300 150 350 SHD150 fvz 1001094500 4052487025843 792,40 €
Datenblatt und Ausschreibungstext downloaden
title=
600 - 950 1300 - 1650 350 200 400 SHD200 fvz 1001094000 4052487025805 991,70 €
Datenblatt und Ausschreibungstext downloaden
title=
600 - 950 1550 - 1900 450 300 500 SHD300 fvz 1001095000 4052487025867 1.692,60 €
Datenblatt und Ausschreibungstext downloaden
title=


Warengruppe 1: Kabeldurchführungen
