Manschettenstopfen-Set

für Fernwärme-Mehrspartenhauseinführungen

MSH FW ZBS1

Auf die Merkliste

Manschettenstopfen-Set - für Fernwärme-Mehrspartenhauseinführungen

mit Segmentringtechnik für maximalen Anwendungsbereich

Zum erdseitigen Abdichten der Medienleitungen im Mantelrohr oder in der Leerrohrtrasse. Universal-Manschettenstopfen für Mantel-/Leerohre von Øa 75 mm bis max. Øa 90 mm (glatt oder gewellt), Fernwärme-Manschettenstopfen für Mantel-/Leerrohre mit Øa 125 mm.

Fakten

Vorteile:

bei Auslieferung blind verschlossen
durch das Abdichten des Mantelrohres der Hauseinführung bzw. der Schutzrohrtrasse bleibt eine nachträgliche Belegung möglich

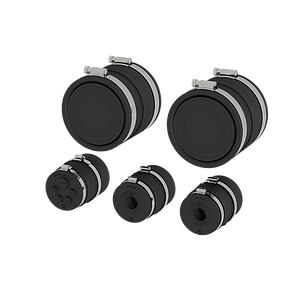

Lieferumfang:

2 Stück Manschettenstopfen MS78U 1X24-52 für die Gewerke Elektro und Wasser
1 Stück Manschettenstopfen MS78K 1x13-21+3x7-13+1x5-13 für das Gewerk Kommunikation
2 Stück Manschettenstopfen MS125 FW 1x75/90/110
10 Stück Spannbänder

Maße:

Anwendungsbereich MS78U: 1 Kabel/Rohr mit Øa 24 - 52 mm
Anwendungsbereich MS78K: 1 Kabel Øa 13 - 21 mm, 3 Kabel Øa 7 - 13 mm, 1 Kabel Øa 5 - 13 mm
Anwendungsbereich MS125 FW: 1 Fernwärmeleitung mit Øa 75, 90 oder 110 mm

Werkstoff:

Manschetten: EPDM
Spannbänder: Edelstahl V2A (AISI 304L)

Downloads

Montageanleitung

Dichtelemente und Manschettenstopfen (PDF, 2MB)

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Artikel	Bestellbezeichnung	Artikelnummer	GTIN	Preis	WG
Manschettenstopfen-Set für Fernwärme-Mehrspartenhauseinführungen	MSH FW ZBS1	1933005710	4052487127233	263,10 €		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:

Warengruppe 7: Hauseinführungszubehör
